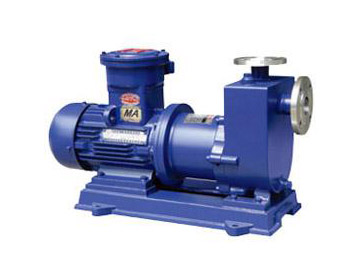

ZCQ自吸磁力泵
我要询价
  • 产品概述
  • 性能参数
    • 详细信息



      一、ZCQ型自吸磁力泵产品概述:
      ZCQ型磁力传动离心泵(简称自吸磁力泵)是将永磁联轴器的工作原理应用于离心泵的新产品,设计合理,工艺先进,具有全密封,无泄漏,耐腐蚀的特点,其性能达到国外同类产品的先进水平.磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便.可广泛应用于化工,制药,石油,电镀,食品,电影照相洗印,科研机构,国防工业等单位抽送酸,碱液,油类,稀有贵重液,镀液,挥发性液体,以及循环水设备配套.特别是易燃,易爆,挥发性液体的抽送,选用此泵则更为理想.

      二、ZCQ型自吸磁力泵工作原理:

      本泵采用外混式轴向水泵结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸作用。

      三、ZCQ型自吸磁力泵的主要性能参数:

      流量:3-50m3/h

      扬程:12-50m 电机功率:0.37-15kW       使用温度:≤80℃(根据用户需求可定制达到≤200℃) 材质:1Cr18Ni9Ti (可定制304.316.316L材质)

      四、ZCQ型自吸磁力泵型号意义:

      五、ZCQ型自吸磁力泵的性能参数表

      型号
      进口-出口
      流量
      Q
      m3/h
      扬程
      H
      m
      转速
      n
      r/min
      效率

      %
      配带电
      机功率
      KW
      自吸
      性能
      m/3分
      ZCQ20-16-100 0.8
      1.6
      1.9
      8.5
      12
      6
      2900 17
      19
      20
      YS7112
      0.37
      4
      ZCQ25-20-115 1.5
      3
      3.6
      16.5
      15
      13.5
      2900 24
      26
      27
      YYB802-2
      1.1
      4
      ZCQ32-25-115 1.9
      3.2
      3.8
      17
      15
      13
      2900 23
      30
      31
      YYB802-2
      1.1
      4
      ZCQ32-25-145 1.9
      3.2
      3.8
      27
      25
      23
      2900 21
      28
      29
      YYB802-2
      1.1
      4
      ZCQ40-32-125 3.8
      6.3
      7.5
      22
      20
      18.5
      2900 28
      35
      36
      YYB90L-2
      2.2
      4
      ZCQ40-32-160 3.8
      6.3
      7.5
      34
      32
      29
      2900 25
      32
      33
      YYB120M-2
      4.0
      4
      ZCQ50-40-145 7.5
      12.5
      15
      27
      25
      23
      2900 30
      42
      43
      YYB112M-2
      4.0
      4
      ZCQ50-40-160 7.5
      12.5
      15
      34
      32
      29
      2900 28
      39
      40
      YYB112M-2
      4.0
      4
      ZCQ50-32-200 7.5
      12.5
      15
      52.5
      50
      48
      2900 21
      31
      32
      YYB132S2-2
      7.5
      4
      ZCQ65-50-125 15
      25
      30
      22
      20
      18.5
      2900 40
      51
      52
      YYB132S1-2
      5.5
      4
      ZCQ65-50-160 15
      25
      30
      34
      32
      29.5
      2900 32
      43
      44
      YYB132S2-2
      7.5
      4
      ZCQ65-40-200 15
      25
      30
      53
      50
      47
      2900 25
      37
      38
      YYB160M2-2
      15
      4
      ZCQ80-65-125 30
      50
      60
      22.5
      20
      18
      2900 41
      52
      53
      YYB132S2-2
      7.5
      4
      ZCQ80-65-160 30
      50
      60
      34
      32
      29
      2900 36
      48
      49
      YYB160M2-2
      15
      4
      ZCQ80-50-200 30
      50
      60
      53
      50
      47
      2900 36
      46
      47
      YYB180M-2
      22
      4
      ZCQ80-50-250 30
      50
      60
      84
      80
      75
      2900 36
      46
      47
      YYB220L2-2
      37
      4
      ZCQ100-80-160 60
      100
      120
      35
      32
      28
      2900 46
      55
      56
      YYB180M-2
      22
      4
      ZCQ100-65-200 60
      100
      120
      54
      50
      47
      2900 42
      53
      56
      YYB220L2-2
      37
      4
      ZCQ100-65-250 60
      100
      120
      86
      80
      74.5
      2900 37
      48
      49
      YYB250M-2
      55
      4

      ZCQ型磁力传动离心泵



      CQB-F型氟塑料磁力泵被广泛适用于化工、制酸、制碱、冶炼、稀土、农药、染料、医药、造纸、电镀、酸洗电解、无线电、化成箔、科研机构、国防工业等职业运送恣意浓度的酸性、碱性、油类、毒性液体、稀有宝贵液体、易挥发性的化学介质。特别是易漏、易燃、易爆液体的运送。适用温度:-30℃~120℃。
