详细信息

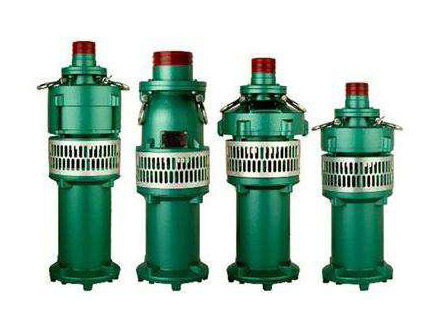

■ QY型充油式潜水电泵产品概述:
QY型充油式潜水电泵(简称潜水泵)是水泵和三相异步电动机组成一体的电力排灌设备。具有牢靠的防水密封功能,体积小、重量轻、不需泵房,不需灌引水,运用维护和办理均为便利。
■ QY型充油式潜水电泵作业条件:
QY型充油式潜水电泵结构图在下列运用条件下能接连正常作业:
1、作业介质为无腐蚀性的清水,介质中含砂量的体积比不超越0.10%,粒度不大于0.20mm。
2、介质温度不超越40℃,介质的PH值在6.5-8.5之间。
3、潜水泵应在额外扬程邻近的运用规模内运用.而且彻底浸入水中运用,潜水深度不宜超越3m,最深不超越5m。
4、潜水泵离水底0.5m以上,但不行堕入泥中.不然会引起爆破。
5、电源频率为三相50Hz,电压为380V,电压动摇规模为额外值的0.9-1.1倍。
■ QY型充油式潜水电泵类型含义:
■ QY型充油式潜水电泵用途:
1、农田园林的排灌、井灌、喷灌;
2、井下提水,水塔送水;
3、排涝防汛;
4、船只仓底排水;
5、城建、工矿给排水。
■ QY型充油式潜水电泵功能参数:
序号 |
类型 |
额外流量 |
额外扬程 |
配管 |
配用功率 |
转速 |
额外电压 |
m3/h |
m |
mm |
KW |
r/min |
V |
||
1 |
QY8.4-40-2.2 |
8.4 |
40 |
50 |
2.2 |
2860 |
380 |
2 |
QY15-26-2.2 |
15 |
26 |
50 |
|||
3 |
QY25-17-2.2 |
25 |
17 |
63 |
|||
4 |
QY40-12-2.2 |
40 |
12 |
76 |
|||
5 |
QY65-7-2.2 |
65 |
7 |
100 |
|||
6 |
QY100-4.5-2.2 |
100 |
4.5 |
150 |
|||
7 |
QY15-36-3 |
15 |
36 |
50 |
3 |
||
8 |
QY25-26-3 |
25 |
26 |
63 |
|||
9 |
QY40-16-3 |
40 |
16 |
76 |
|||
10 |
QY65-10-3 |
65 |
10 |
100 |
|||
11 |
QY100-6-3 |
100 |
6 |
150 |
|||
12 |
QY160-4-3 |
160 |
4 |
150 |
|||
13 |
QY260-3.5-4 |
260 |
3.5 |
200 |
4 |
||
14 |
QY200-4.5-4 |
200 |
4.5 |
150 |
|||
15 |
QY65-14-4 |
65 |
14 |
100 |
|||
16 |
QY40-21-4 |
40 |
21 |
76 |
|||
17 |
QY25-32-4 |
25 |
32 |
63 |
|||
18 |
QY25-38/2-4 |
25 |
38 |
63 |
|||
19 |
QY12.5-50-4 |
12.5 |
50 |
50 |
|||
20 |
QY12.5-72/4-4 |
12.5 |
72 |
50 |
|||
21 |
QY25-45/3-5.5 |
25 |
45 |
63 |
5.5 |
||
22 |
QY10-78/3-5.5 |
10 |
78 |
50 |
|||
23 |
QY200-8-5.5 |
200 |
8 |
150 |
|||
24 |
QY260-6-5.5 |
260 |
6 |
200 |
|||
25 |
QY65-18-5.5 |
65 |
18 |
100 |
|||
26 |
QY40-28-5.5 |
40 |
28 |
76 |
|||
27 |
QY25-40-5.5 |
25 |
40 |
63 |
|||
28 |
QY18-64/3-5.5 |
18 |
64 |
63 |
|||
29 |
QY65-28-7.5 |
65 |
28 |
100 |
7.5 |
||
30 |
QY40-38-7.5 |
40 |
38 |
76 |
|||
31 |
QY25-50-7.5 |
25 |
50 |
63 |
|||
32 |
QY200-10-7.5 |
200 |
10 |
150 |
|||
33 |
QY10-100/4-7.5 |
10 |
110 |
50 |
|||
34 |
QY260-8-7.5 |
260 |
8 |
200 |
|||
35 |
QY18-126/6-11 |
18 |
126 |
63 |
11 |
||
36 |
QY10-160/6-11 |
10 |
160 |
50 |
■ QY型充油式潜水电泵运用注意事项:
1、潜水泵的标准功能应符合实际运用情况,运用前应细心核对。
2、潜水泵配用的出水管内径应和电泵口径般配。
3、电源容量应在5.5千伏安以上,三相,380伏,交流50赫芝。
4、潜水泵带电或抽水作业时,不要在邻近洗东西、游水或作业, 不要让牲口在邻近下水,以防电泵万一漏电,发作触电伤亡事故。
5、潜水泵不得抽吸含砂量较大的水质或泥浆水。
6、潜水泵俄然不转,或水量俄然显著削减等不正常现象,须停机查看,必须先行堵截电源,然后转移拆装。
7、电泵应配用电动机维护开关(本厂有配售》维护开关的动作电流已整定好,用户不得自行改动。
8、任何时候都不答应用力提拉电泵的电缆。运用时全面查看电缆, 发现破损当即换新方可运用。
9、电压动摇答应在342~418伏之间。如电泵运用地距电源较远,应适当加粗导线截面积。
10、引出电缆中一根带有接地标志的黄绿双色芯线必须接地线,如无固定地线,可用2米金属棒埋在河、湖岸边,水沟旁或潮湿的土中作地线。
11、运用前应查看上下盖油孔螺钉有否松动漏油现象。出线盒上中心M8螺钉为本厂试压专用,禁止用户自行松动。
12、工作前用500V兆欧表丈量冷态下电机定子绕组对地的绝缘电阻, 最低不得小于5MΩ,不然不行运用,应驱除潮气后才干运用。
13、运用前应在陆地上空转1min0,查看电泵工作是否正常,转向是否正确。
14、电泵不得脱水运行。在电泵作业时要注意查看水位下降,不得让电泵露在水面工作。电泵的潜水深度规模是0.5至3米。
15、电泵不得堕入泥中,不得横放,建议电泵外用竹篮或铁丝篮来避免水草杂物阻塞水泵叶轮。
16、电泵开动后,如发现出水量很小或不出水时,阐明电泵旋转方向反了,应堵截电源,把三相芯线中的任意二相方位交换一下再开车。
QY型充油式潜水电泵功能参数:
序号 |
类型 |
额外流量 |
额外扬程 |
配管 |
配用功率 |
转速 |
额外电压 |
m3/h |
m |
mm |
KW |
r/min |
V |
||
1 |
QY8.4-40-2.2 |
8.4 |
40 |
50 |
2.2 |
2860 |
380 |
2 |
QY15-26-2.2 |
15 |
26 |
50 |
|||
3 |
QY25-17-2.2 |
25 |
17 |
63 |
|||
4 |
QY40-12-2.2 |
40 |
12 |
76 |
|||
5 |
QY65-7-2.2 |
65 |
7 |
100 |
|||
6 |
QY100-4.5-2.2 |
100 |
4.5 |
150 |
|||
7 |
QY15-36-3 |
15 |
36 |
50 |
3 |
||
8 |
QY25-26-3 |
25 |
26 |
63 |
|||
9 |
QY40-16-3 |
40 |
16 |
76 |
|||
10 |
QY65-10-3 |
65 |
10 |
100 |
|||
11 |
QY100-6-3 |
100 |
6 |
150 |
|||
12 |
QY160-4-3 |
160 |
4 |
150 |
|||
13 |
QY260-3.5-4 |
260 |
3.5 |
200 |
4 |
||
14 |
QY200-4.5-4 |
200 |
4.5 |
150 |
|||
15 |
QY65-14-4 |
65 |
14 |
100 |
|||
16 |
QY40-21-4 |
40 |
21 |
76 |
|||
17 |
QY25-32-4 |
25 |
32 |
63 |
|||
18 |
QY25-38/2-4 |
25 |
38 |
63 |
|||
19 |
QY12.5-50-4 |
12.5 |
50 |
50 |
|||
20 |
QY12.5-72/4-4 |
12.5 |
72 |
50 |
|||
21 |
QY25-45/3-5.5 |
25 |
45 |
63 |
5.5 |
||
22 |
QY10-78/3-5.5 |
10 |
78 |
50 |
|||
23 |
QY200-8-5.5 |
200 |
8 |
150 |
|||
24 |
QY260-6-5.5 |
260 |
6 |
200 |
|||
25 |
QY65-18-5.5 |
65 |
18 |
100 |
|||
26 |
QY40-28-5.5 |
40 |
28 |
76 |
|||
27 |
QY25-40-5.5 |
25 |
40 |
63 |
|||
28 |
QY18-64/3-5.5 |
18 |
64 |
63 |
|||
29 |
QY65-28-7.5 |
65 |
28 |
100 |
7.5 |
||
30 |
QY40-38-7.5 |
40 |
38 |
76 |
|||
31 |
QY25-50-7.5 |
25 |
50 |
63 |
|||
32 |
QY200-10-7.5 |
200 |
10 |
150 |
|||
33 |
QY10-100/4-7.5 |
10 |
110 |
50 |
|||
34 |
QY260-8-7.5 |
260 |
8 |
200 |
|||
35 |
QY18-126/6-11 |
18 |
126 |
63 |
11 |
||
36 |
QY10-160/6-11 |
10 |
160 |
50 |
