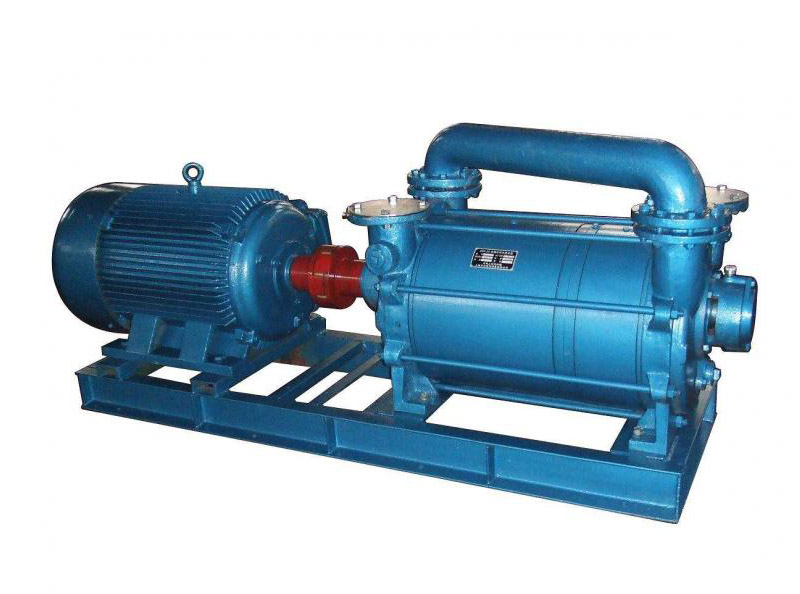

2SK型水环式真空泵
我要询价
  • 产品概述
  • 性能参数

    • 详细信息



      一、2SK型水环式真空泵概述：

      2SK系列水环式真空泵相当于2台SK系列水环真空泵串联使用。
      因SK系列水环真空泵只能达到-700mmHg的极限真空度，为达到较高真空及高真空下的较大抽气速率，20世纪80年代国内开发了2SK系列真空泵。
      随着我公司生产的2BV及2BE系列新一代节能型产品的出现，2SK型水环式真空泵将逐渐被取代。
      2SK－P1系列两级水环真空泵－大气喷射泵机组主要工作在绝压10~50mmHg下，但其在高真空区效率较低，如需长期运行可选用 罗茨水环真空机组，如此可获得高真空区抽气最佳效率。
      2SK型水环式真空泵和2SK-P1系列两级水环真空泵—大气喷射泵机组是用来抽吸空气和其它无腐蚀性、不溶于水、不含有固体颗粒的气体以便在密闭容器中获得较高真空。

      2SK型水环式真空泵被广泛应用于食品、纺织、化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
      2SK系列使用于吸入压力低于-0.08MPa的工况条件，2SK-P1系列使用于吸入压力低于-0.096MPa的工况条件。

      二、2SK型水环式真空泵特点：

      1、比较SK系列单级水环真空泵而言，具有真空度高、在高真空区抽速大等特点。
      2、相同抽速率下，轴功率明显高于2BV、2BE系列水环式真空泵。
      3、因结构为双叶轮结构，制造、维修较为复杂，易损件较多。


      三、2SK型水环式真空泵的型号意义：
      2SK型水环式真空泵的型号意义
      四、2SK型水环式真空泵的性能参数表：
      型号
      抽气量
      (m3/min)
      极限真空度
      (MPa)
      (毫米汞柱)
      功率
      KW
      泵转速
      r.p.m
      供水量
      (L/min)
      口径
      (mm)
      泵总重
      (KG)
      建议替代
      产品型号
      最大
      吸入压力为
      -0.093MPa
      -700mmHg
      时
      进
      出
      2SK-1.5
      1.5
      0.9
      -0.098
      (-735)
      4
      1440
      10-15
      40
      40
      200
      2BV5110
      2SK-3
      3
      2
      7.5
      1440
      15-20
      40
      40
      260
      2BV5111
      2SK-6
      6
      4
      15
      1460
      25-35
      50
      50
      460
      2BV5131
      2SK-12
      12
      8
      22
      970
      40-50
      100
      100
      850
      2BE 202
      2SK-20
      20
      14
      45
      740
      60-80
      125
      125
      1550
      2BE252-660
      2SK-30
      30
      20
      55
      741
      60-80
      125
      125
      1800
      2BE 253-660

      注：1、表中所列2SK型水环式真空泵性能指标及性能曲线指下列规定条件下的性能指标：
      ① 大气压力为0.1013MPa（760mmHg）
      ② 进水温度15℃
      ③ 吸入空气温度20℃
      ④空气相对温度70%
      2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。
      3、性能允差±10%

      五、2SK型水环式真空泵的工作原理及指示图：

      2SK型水环式真空泵工作原理如图一所示，叶轮（5）偏心地装在泵体（3）内，当叶轮旋转时，水受离心力的作用向四周甩出，在2SK型水环式真空泵体内壁与叶轮之间形成旋转水环（6）。水环上部内表面与叶轮轮毂相接触，当叶轮沿顺时针方向转动时，在前半转的过程中，水环内表面逐渐与轮毂脱离，相邻两叶片之间所形成的空腔逐渐增大，被抽气体通过泵进气管（4），经月牙形吸气孔（7）不断被吸入空腔内；后半转的过程中，水环内表面逐渐与轮毂接近，两相邻叶片之间空腔逐渐缩小，气体被压缩，因而压力不断增加，当压力增加到大于外界压力时，气体被排出，从而不断地抽走密封容器的气体，使其形成一定的真空。
      2SK型水环式真空泵工作原理指示图
      图一：2SK型水环式真空泵工作原理指示图
      1.排气管 2.出气孔 3.泵体 4.进气管 5.叶轮 6.水环 7.吸气孔

      六、2SK型水环式真空泵的结构说明：

      ①抽气量1.5m3/min以上2SK水环真空泵的结构如图二所示，长短两叶轮17和16用键固定在轴2上，两叶轮中间用轴套20定位，并用园螺母锁紧，这就构成了整个转子部分，并且偏心地安装在泵体内，支承在两个单列向心球轴承上，转予部分用联轴器18与电机轴相联，使之与电机一起以同样转速转动，长叶轮17、长泵体9和吸入部分组成高真空级，短泵体5、短叶轮16和排出部分组成低真空级，高真空级的排气口和低真空级的吸入口用连通管联接（2SK-1.5无此连通管）成为双级串联，两级之间用中间壁（A）7和中间壁（B）6隔开，中间壁（A）上有排气孔，中间壁（B）上有吸气口。
      抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图
      图二：抽气量1.5m3/min（2SK—1.5）以上两级水环泵结构图

      1、后轴承压盖 2、轴 3、轴承架 4、前后端盖 5、短泵体 6、中间壁（B） 7、中间壁（A） 8、拉紧螺栓 9、长泵体 10、连通管 11、调整垫 12、油杯 13、前轴承压盖 14、填料压盖 15、后盖园盘 16、短叶轮 17、长叶轮 18、泵联轴器 19、电机联轴器 20、轴套 21、进水孔 22、前盖园盘

      ②2SK-0.4、2SK-0.8两级水环真空泵结构如图三所示，其高低真空级结构与图二所示泵基本相同（无连通管）。采用特制加长轴电机，长、短叶轮用键固定于轴上，但可做轴向浮动，偏心地置于长短泵体内。
      　　 2SK水环真空泵两端的密封采用油浸石棉盘根或机械密封。
      高真空级的一端有进水孔，补充水由此进入高真空级的长泵体内，低真空级的补充水是由高真空级排出的。（2SK-12、2SK-20、　　2SK-30低真空级的补充水也从供水管供入一部分，但要通过阀来调节其量的大小）。高、低真空级是由拉紧螺栓而牢固地连接在一起。
      2SK-0.4、 2SK-0.8两级水环真空泵结构图
      图三：2SK-0.4、 2SK-0.8两级水环真空泵结构图

      1.后盖2.油杯3.轴承挡圈4.轴承压盖子5.填料压盖6.轴承架7.排气圆盘8.短叶轮9.短泵体10.长泵体11.长叶轮12.吸气圆盘13.前盖14.进水孔15.底盘16.加长轴电机

      七、2SK型水环式真空泵的安装尺寸图：
      ①2SK-1.5、3、6两级水环真空泵外形及安装尺寸：
      2SK-1.5、3、6两级水环真空泵外形及安装尺寸
      型号
      A
      B
      C
      D
      E
      F
      G
      H
      I
      J
      K
      L
      d1
      d2
      d3
      2SK-1.5
      598
      132
      938
      1138
      340
      402
      30
      400

      213
      252

      Φ140
      Φ98
      M12
      2SK-3
      698
      192
      1138
      1348
      380
      462
      30
      435
      523
      216
      348
      160
      Φ150
      Φ110
      Φ14
      2SK-6
      856
      220
      1388
      1582
      398
      462
      25
      518
      628
      175
      450
      212
      Φ160
      Φ125
      Φ14
      ②2SK-12两级水环真空泵外形及安装尺寸：
      2SK-12两级水环真空泵外形及安装尺寸
      ③2SK-20、30两级水环真空泵外形及安装尺寸：
      2SK-20、30两级水环真空泵外形及安装尺寸
      八、2SK型水环式真空泵的常见故障原因与解决办法：
      故障
      2SK型水环式真空泵原因
      2SK型水环式真空泵解决方法
      抽气量不够
      1、间隙过大
      1、调整间隙

      2、填料处漏气
      2、压紧或更换填料

      3、水环温度高
      3、增加供水量

      4、管道系统漏气
      4、拧紧法兰螺栓，更换垫片或补焊裂纹等。
      真空度降低
      1、管道系统方面


      ①法兰联接处漏气
      1、①拧紧法兰螺栓或更换垫片

      ②管道有裂纹
      ②焊补或更换

      2、水环泵方面


      ①填料漏气
      2、①压紧填料更换新填料

      ②叶轮与侧盖间隙过大
      ②更换垫片调整间隙

      ③水环发热
      ③降低供水温度

      ④水量不足
      ④增加供水量

      ⑤零件摩擦发热，造成水环温度升高
      ⑤调整或重新安装
      振动或有响声
      1、地脚螺栓松动
      1、拧紧地脚螺栓

      2、泵内有异物研磨
      2、停泵检查取出异物

      3、叶片脱落
      3、更换叶轮

      4、气蚀
      4、打开吸入管道阀门
      轴承发热
      1、润滑油不足
      1、检查润滑情况、加油

      2、填料压的过紧
      2、适当松开填料压盖

      3、没供密封水或不足
      3、供给密封水或增加水量

      4、轴承或轴或轴承架配合过紧，使滚珠与内外圈间隙过小，发生摩擦。
      4、调整轴承与轴或轴承架的配合
      起动困难
      1、长期停机后，泵内生锈
      1、用手或特制工具转动叶轮数次

      2、填料压紧
      2、柠松填料压盖

      3、叶轮与泵体发生偏磨
      3、重新安装并调整

      2SK型水环式真空泵选型须知：

      一、请提供以下详细数据：①2SK型水环式真空泵的产品名称与型号②2SK型水环式真空泵的真空度要求单位PA或MPA③2SK型水环式真空泵抽速要求单位L/S或M3/MIN④2SK型水环式真空泵的使用与否和工作条件⑤2SK型水环式真空泵的电机功率（KW）⑥2SK型水环式真空泵的电机转速（r/min）⑦2SK型水环式真空泵的电压〔V〕⑧2SK型水环式真空泵的进出口口径⑨2SK型水环式真空泵的材质要求⑩2SK型水环式真空泵是否带附件，以便我们的为您正确选型。

      二、若已经由设计单位选定我公司的2SK型水环式真空泵的产品型号，请按2SK型水环式真空泵型号直接向公司销售部订购。
      三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的技术专家为您选型确认。

      2SK型水环式真空泵的性能参数表：
      型号
      抽气量
      (m3/min)
      极限真空度
      (MPa)
      (毫米汞柱)
      功率
      KW
      泵转速
      r.p.m
      供水量
      (L/min)
      口径
      (mm)
      泵总重
      (KG)
      建议替代
      产品型号
      最大
      吸入压力为
      -0.093MPa
      -700mmHg
      时
      进
      出
      2SK-1.5
      1.5
      0.9
      -0.098
      (-735)
      4
      1440
      10-15
      40
      40
      200
      2BV5110
      2SK-3
      3
      2
      7.5
      1440
      15-20
      40
      40
      260
      2BV5111
      2SK-6
      6
      4
      15
      1460
      25-35
      50
      50
      460
      2BV5131
      2SK-12
      12
      8
      22
      970
      40-50
      100
      100
      850
      2BE 202
      2SK-20
      20
      14
      45
      740
      60-80
      125
      125
      1550
      2BE252-660
      2SK-30
      30
      20
      55
      741
      60-80
      125
      125
      1800
      2BE 253-660

      注：1、表中所列2SK型水环式真空泵性能指标及性能曲线指下列规定条件下的性能指标：
      ① 大气压力为0.1013MPa（760mmHg）
      ② 进水温度15℃
      ③ 吸入空气温度20℃
      ④空气相对温度70%
      2、供水量为吸入压力－0.05MPa（－400mmHg）时的数值，极限真空时可大于此值。
      3、性能允差±10%

      2SK型水环式真空泵被广泛应用于食品、纺织、化工、医药和冶金工业及电子领域的真空蒸发、真空浓缩、真空回潮、真空浸渍、真空干燥及真空冶炼等。
      2SK系列使用于吸入压力低于-0.08MPa的工况条件，2SK-P1系列使用于吸入压力低于-0.096MPa的工况条件。
